    DVR系列电压恢复器

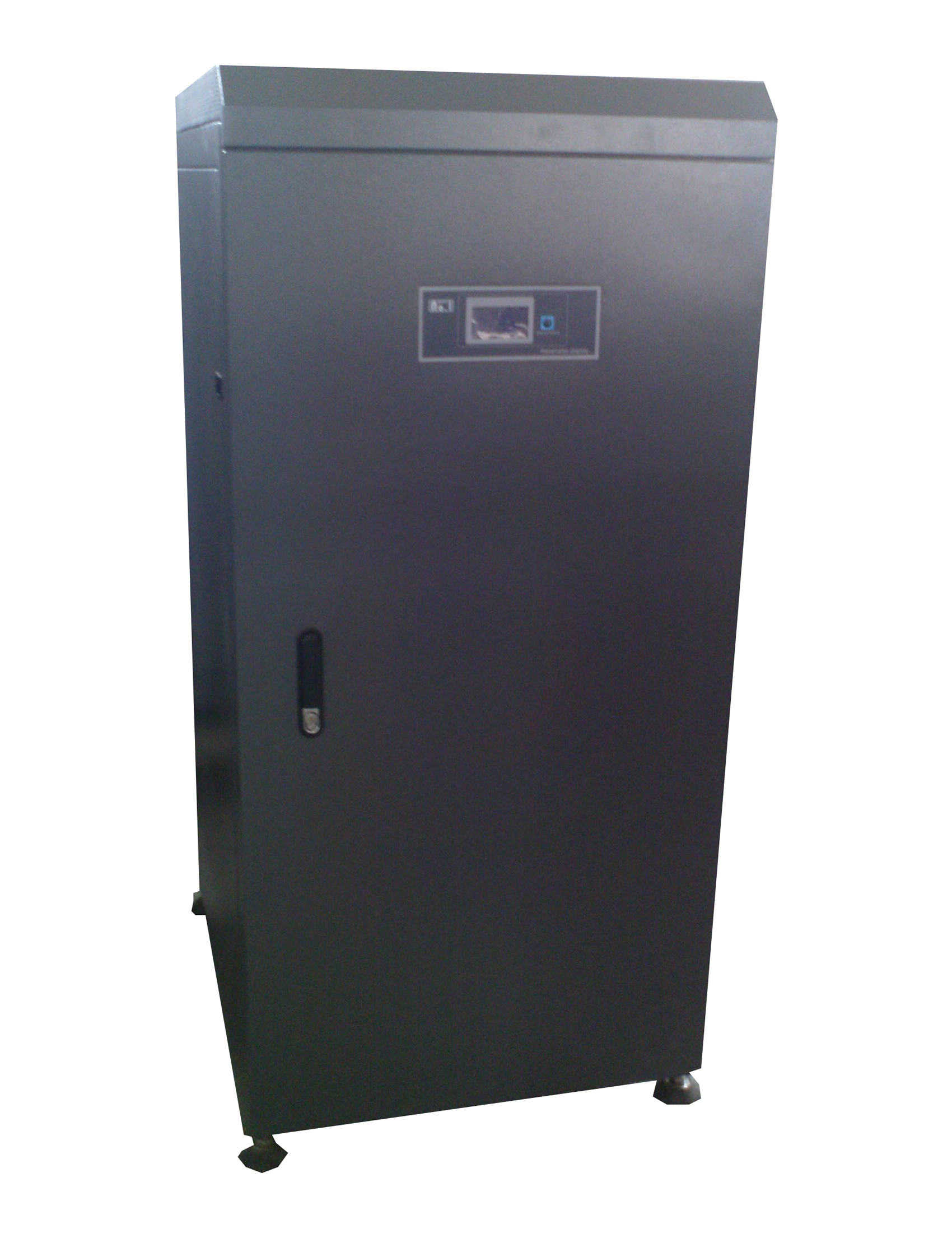

    一、产品介绍：

       在配电传输系统中，电网电压的瞬间扰动或者负载发生故障如短路等的时候，会对敏感负荷的支路电压造成跌落，上升等问题；这种变化对诸如半导体制造业生产厂是非常致命的，每年由于电压突将等问题造成的损失数以万计。DVR主要以补偿短时间的电压跌落、上升为目的，它通过向配电系统串入一个电压源来调节用户端电压质量，以抑制配电系统的电压扰动对敏感负荷的影响。

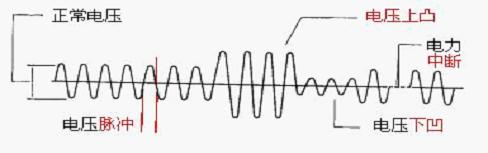

    图1几种动态电能质量问题的示意图波形

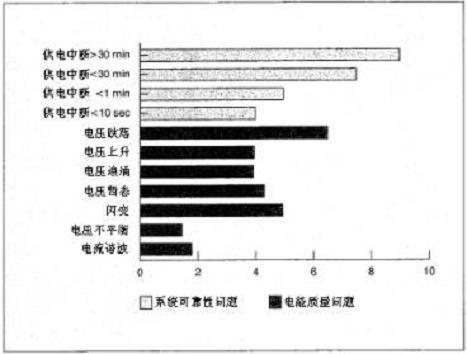

    图2 供电质量和电能质量问题出现次数（相对比例）

    二、主要技术指标

        1、 输入电压：3Ф380V±20%（三相四线）（允许短时跌落50%）

        2、 输入电源频率：40-70HZ

        3、 输出电压：3Ф380V±5%(可设定)

        4、 稳压精度：±1%

        5、 主控元件：IGBT

        6、 补偿方式： MPWM脉波宽度调变方式，逆变补偿（内置逆变器）

        7、 动态跟踪补偿时间：<1ms

        8、 谐波电压补偿：THD〈2%

        9、 电压调整方式：三相独立调整，三相电压自动平衡

        10、抗谐波干扰：在严重波形失真下能正常工作

        11、尖峰抑制：输入4000V单脉冲，输出小于40V

    12、滤波性能：0.15M—10M，差模70—100dB,共模100dB

    三、工作原理：

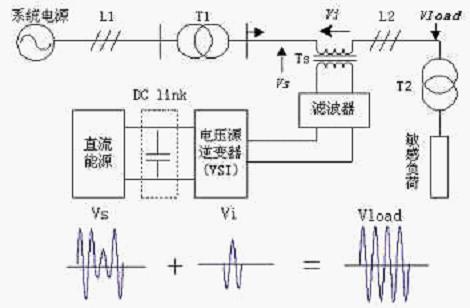

    图3 DVR动态电压恢复器原理

        在电源和负载之间串联一只补偿变压器，通过补偿变压器的初级线圈的逆变器向负载侧提供同频、锁相、幅值可变的补偿电压保持输出电压的稳定。

        由于采用逆变器做动态补偿、直流蓄能电源为逆变器提供能源，当电网电压出现闪变或电压跌落时，逆变器以小于1ms的速度进行补偿。

    逆变器的PWM调制波的基准源为标准的正弦波，通过采集电压波形与标准波进行比较，能有效补偿电压谐波，保证输出电压谐波含量（THD）小于3%

    四、规格型号：

    DVR系列电压恢复器型号规格（以下三相输出）

    型号

    额定容量 （KVA）

    额宝输出电流（A）

    机柜外形尺寸
    宽×厚×高（mm)

    重量（kg)

    DVR13003 DVR33003

    3

    4.2

    350×700×700

    62

    DVR13006 DVR33006

    6

    8.4

    80

    DVR13010 DVR33010

    10

    15

    110

    DVR13015 DVR33015

    15

    23

    780×650×1350

    或

    660×800×1450

    140

    DVR13020 DVR33020

    20

    30

    260

    DVR33030

    30

    45

    310

    DVR33045

    45

    68

    950×700×1500

    370

    DVR33060

    60

    91

    590

    DVR33075

    75

    114

    670

    DVR33090

    90

    137

    1050×750×1800

    850

    DVR33120

    120

    183

    1050

    DVR33150

    150

    228

    1300

    DVR33200

    200

    304

    1400×1000×2100

    1500

    DVR33250

    250

    380

    1800

    DVR33300

    300

    456

    2100

    DVR33400

    400

    608

    2300×1300×2100

    2600

    DVR33500

    500

    760

    3100

    DVR33600

    600

    912

    1400×1000×2100

    三柜

    1300×3

    DVR33800

    800

    1216

    1600×3

    DVR331000

    1000

    1520

    1900×3

    DVR系列电压恢复器型号规格（以下单相输出）

    型号

    额定容量（KVA）

    额定输出电源（A）

    机柜外形尺寸
    宽×深×高（mm）

    重量（kg）

    DVR11-500W

    0.5

    4.2

    450×450×350

    12

    DVR11001

    1

    4.2

    18

    DVR11002

    2

    8.5

    25

    DVR11003

    3

    13

    350×650×630

    (带轮子）

    38

    DVR11005

    5

    21

    48

    DVR11010
    DVR31010

    10

    42

    85

    DVR11015
    DVR31015

    15

    63

    120

    DVR11020
    DVR31020

    20

    84

    600×600×1200

    180

    DVR11030
    DVR31030

    30

    126

    290

    DVR11045
    DVR31045

    45

    189

    950×700×1500

    360

    DVR31060

    60

    252

    420

    DVR31075

    75

    315

    500

    DVR31090

    90

    378

    1050×750×1800

    600

    DVR31120

    120

    504

    800

    DVR31150

    150

    630

    1100

    DVR31200

    200

    840

    1400×1000×1900

    1400

    DVR31300

    300

    1350

    1800
