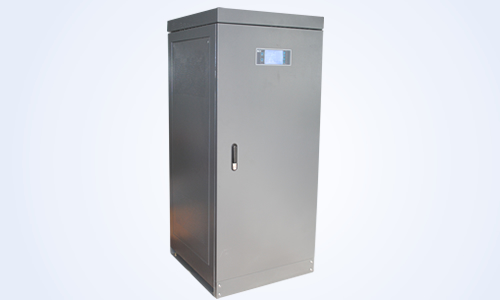

    ZBW无触点稳压器

    、技术指标

    输入

    稳压范围

    三相304V~456V,单相176V~264V

    频率

    47HZ~63HZ

    输出

    额定电压

    相电压220V,线电压380V

    中心电压值调节范围

    ±7%

    稳压精度

    ±(1~5)%可选择(常规设定为±2%)

    响应时间

    快(一个电源周波20ms)

    波形失真

    不产生附加波形畸变(静态)

    效率

    ≥98%

    三相不平衡度

    三相电压自动平衡

    延时输出

    先稳压再输出(保护设备不受冲击)

    保护

    过压

    输出相电压超过10%(245V),切断输出或不间断转向旁路

    欠压

    输出相电压低于10%(195V),切断输出或不间断转向旁路

    缺相

    具备(自动切断)

    过载

    电子检测,过载3分钟内切断输出

    过流

    电子检测和断路器双重保护

    短路

    电子检测和断路器双重保护

    旁路

    不间断自动旁路

    指示

    电压

    A、B、C、ΣABC三相分别具有真有效值数字显示

    电流

    A、B、C、ΣABC三相分别具有真有效值数字显示

    工作状态

    稳压状态/市电状态

    异常

    过压、欠压、过载、保险丝断

    工作方式

    具有稳压和市电两种工作方式

    过载能力

    5倍额定电流1秒钟

    、性能特点

    响应速度快

    12位高速AD采集,每周波采集64点,单片机进行数字处理运算,电子模块快速补偿

    可设定多种调整方式

    同调:当设定同调时,AD同时采集A、B、C三相电压的真有效值进行平均计算,给出指令进行补偿,可以有效提高三相电压的不平衡度

    分调:当设定分调时,三相电压各自调整,保证三相电压都在精度范围内,特别适合单相负载

    自动判断:微电脑自动分析应该进行同调或分调

    测量技术先进

    12位AD采集,单片机进行数字滤波及真有效值计算

    控制精确无误

    大规模可编程逻辑器件与单片机的完美配合

    人性化的界面

    通过操作面板触摸键可以设定各种指标(输出电压、稳压精度、保护功能)

    输出波形无失真

    无触点过零开关切换,同频、锁相、正弦波叠加补偿原理

    抵抗谐波干扰

    真有效值电压检测

    负载范围广

    阻性、容性、感性负载都能适应

    缓起动抗冲击

    具有先稳压再输出功能

    保护功能全

    当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作,并且具有完善的缺相、过载、短路保护及故障后声光报警功能

    电压电流显示

    电压、电流分别真有效值数字显示

    、工作原理

           采用微电脑(MCU+PLD+12位高速AD)智能检测,输出指令控制电子模块(IGBT或SCR)的快速切换,通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡。

    四、型号规格



    型号

    额定容量(KVA)

    输入

    电压

    范围 (V)

    输出电压(V)

    额定输出电流 (A)

    机柜外形尺寸 (mm)  宽X厚X高

    重量 (kg)

    ZBW-S10

    10

    三相

    304V-456V

    三相

    380V±7%

    可设

    15

    350×600×750

    (带锁定轮子)

    140

    ZBW-S20

    20

    30

    160

    ZBW-S30

    30

    46

    180

    ZBW-S50

    50

    76

    390×650×870

    (带锁定轮子)

    195

    ZBW-S80

    80

    120

    660×660×1500

    316

    ZBW-S100

    100

    152

    330

    ZBW-S120

    120

    180

    380

    ZBW-S150

    150

    228

    700×700×1600

    450

    ZBW-S180

    180

    273

    490

    ZBW-S200

    200

    300

    530

    ZBW-S250

    250

    342

    1100×800×2100

    630

    ZBW-S320

    320

    486

    720

    ZBW-S400

    400

    608

    810

    ZBW-S500

    500

    760

    910

    ZBW-S600

    600

    912

    1050

    ZBW-S800

    800

    1216

    1400×1000×2200

    1300

    ZBW-S1000

    1000

    1520

    1650

    ZBW-S1200

    1200

    1824

    1900

    ZBW-D3

    3

    单相

    176V-264V

    单相

    220V±7%

    可设置

    14

    300×600×600

     (带锁定轮子)

    20

    ZBW-D5

    5

    23

    28

    ZBW-D10

    10

    45

    50

    ZBW-D20

    20

    91

    80

    ZBW-D30

    30

    136

    100

    ZBW-D50

    50

    227

    660×660×1400

    140

    五、适用范围

            各种数控加工中心、医疗设备、印刷机械设备、环境试验设备、电子检测设备、通讯设备等,尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
