  • 产品介绍 :

    SG干式变压器

    一.概述 :

         我公司多年来采用优质材料和先进的工艺技术专业生产 1KVA--500KVA 之间, SG,DG,OSG,ODG(三相隔离,单相隔离,三相自耦,单相自耦)干式变压器,产品参照国外同类产品最新研制开发进口设备用变压器,产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。此变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过500V 的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。

    二.技术参数:

    输入电压

    额定电压±10%

    环境温度

         -15℃-+40℃

    输出电压

    额定电压+5%(空载)

    海拔高度

           <1000m

    效率

          ≥95%

    相对温度

           <90%

    波形失真

    无附加波形失真

    安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.

    功能

    具有输入电压、输出电压、电流指示

    保护

    具有过流保护可长期无人值守工作

    绝缘电阻

         ≥50M

    电气强度

    工频正弦电压2000V历时1分钟无击穿及闪络现象

    凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定

    过载能力

    二倍的额定电流,维持1分钟

    三.使用场合:

        适应各国不同电网制式和有特殊要求的设备设计生产的系列产品,具有适用范围广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

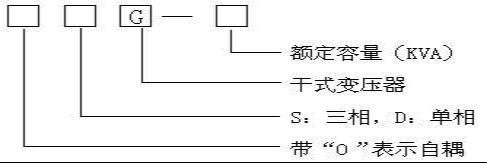

    四.型号 :

    五.SG系列三相干式变压器基本参数:

    型号

    变压器

    容量

    KVA

    空载

    损耗

    %

    负载

    损耗

    %

    空载

    电流

    %

    阻抗

    电压

    %

    机箱外形尺寸

    L×b×h:mm

    重量

    (约kg)

     备 注

    SG-5

    5

    ≤3

    ≤5

    5

    ≤5

    500×400×500

    75

    SG-10

    10

    ≤3

    ≤3

    5

    ≤4.5

    700×400×700

    95

    SG-15

    15

    4

    160

    SG-20

    20

    4

    180

    SG-30

    30

    3

    800×450×800

    220

    SG-40

    40

    3

    280

    SG-50

    50

    2.8

    1000×600×1000

    370

    SG-80

    80

    2.5

    500

    SG-100

    100

    ≤2

    ≤2

    2.3

    ≤4

    1200×700×1200

    570

    SG-130

    130

    2.1

    700

    SG-160

    160

    2.0

    1300×750×1300

    800

    SG-200

    200

    2.0

    900

    SG-250

    250

    2.0

    1400×800×1400

    1000

    SG-300

    300

    2.0

    1100

    SG-400

    400

    ≤1

    ≤1

    1.5

    ≤3

    1500×900×1500

    1300

    SG-500

    500

    1.5

    1600

    SG-630

    630

    1.5

    1600×1000×1600

    1800

    SG-800

    800

    1.5

    1800×1100×1800

    2100

    SG-1000

    1000

    1.5

    1900×1150×1800

    2500

    · 以上参数仅供参考!

    · 变压器的绝缘等级为B级,其它等级另加说明。
