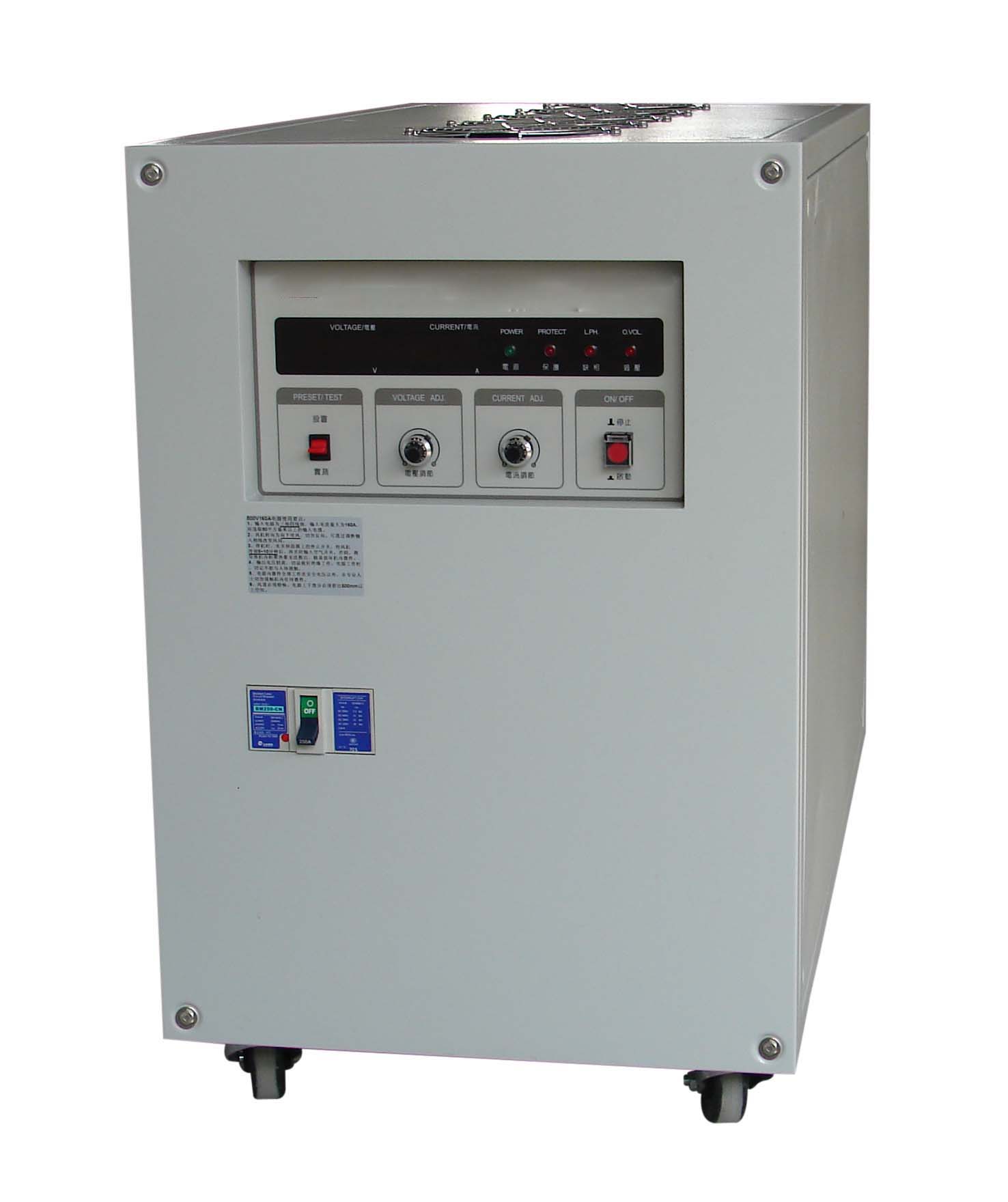

产品介绍 :
NYADA系列变频电源的命名方式:
一、NYADA系列变频电源特点:
■ 耐冲击性强,可以瞬时承受负载冲击电流的2-3倍。
■ 稳频精度好,频率稳定度达到±0.01HZ
■ 频率范围广,输出频率5-2000HZ可选择
■ 稳压精度高,稳压精度能达到±0.5%
■ 反应时间快,100%加载或减载,输出反应时间<2ms
■ 电压范围宽,输入电压±20%,输出电压0-1000V可设定
■ 输出波形佳,输出纯净的正弦波,波形失真<1%(非线性负载除外)
■ DSP数字控制,纯正弦波输出
■ 采用霍尔传感器检测,合理控制输入、输出工作电流
■ SPWM正弦波脉宽调制,输出波形失真小
■ EMI滤波输入,避免高频杂音反灌
■ 进口IPM智能功率模块,原装驱动匹配,逆变全桥平衡、稳定
■ 输入缓冲电感,避免非线性负载的冲击
■ 完整的参数显示,便于及时寻检电源的各个工作点
■ 提供稳定的正弦波,模拟世界各国电网情况
■ 采用IGBT/PWM方式,体积小,噪音低
■ 变压器隔离输出,抗干扰能力强
■ 三相独立,可忍受三相不平衡负载
二、NYADA系列变频电源程控及信号接口:
■ 总故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 输入欠压故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 输出过载故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 逆变回路保险丝断故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 温度过高故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 类似于短路故障信号输出,输出方式:1000V隔离光耦NPN输出
■ 输出波形同步方波信号输出,输出方式:1000V隔离光耦NPN输出
■ 外控开关机信号输入,输入控制电压5V,光耦隔离,高电平关机
■ 电压外控信号输入,0-5V信号输入,建议采用隔离放大器进行信号隔离
■ 频率外控信号输入,50KHZ-1MHZ方波输入,建议采用高速光耦隔离
■ (选项)RS232/485远程遥测遥控,通过诺易公司专用的变频电源PC机软件可以监视电源的输出电压、输出电流、功率、频率,控制输出电压、输出频率,按照设定的时间或函数关系式进行变化,进行定时开关机操作等,特别适合测试环境下的自动测试过程,并打印出测试报告。
三、NYADA系列变频电源常规技术指标:
输入
电压
3Ф4W380V±15% 或1Ф2W220V±15%
频率
50HZ/60HZ±5%
输出
电压
0-500V(线电压)/0-300V(相电压)可调
相数
3Ф4W(可单相独立使用)或1Ф2W
频率
47-63HZ可调 ,50HZ,60HZ,2F,4F,400HZ 固定
频率稳定度
≤0.01%
反应时间
2mS
电压稳定度
≤0.5%
总谐波失真
≤1%
输入输出电压制式
单进单出、三进单出、单进三出、三进三出可选择
输出显示
电压,电流,频率四位LED数字显示
保护装置
过压,过载,过流,过温,短路保护及蜂鸣器警告
电路方式
IGBT\SPWM脉宽调制方式
冷却方式
强制风扇制冷
工作环境
环境温度0~40℃,相对湿度10~90%
注:特殊规格可定做,输出电压可到1000V,输出频率10-2000HZ,容量范围0.5-1000KVA
四、NYADA系列变频电源应用领域:
NYADA系列变频电源适用于产品测试,不同频率设备的供电及调试电源等。如:空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱等家电产品的测试电源。进口设备的60HZ供电电源,出口设备的检测。航空/军事单位的机场地面设施、船舶、航天、军事研究所等的测试电源。
更是一款高精度交流稳压、稳频电源,作为高精密设备的供电电源。
五、型号规格(三相输出):
型号
额定容量
(KVA)
额定输出电流(A)
机柜外形尺寸
宽*厚*高(mm)
重量
(kg)
高压档
低压档
NYADA13006
NYADA33006
6
8.4
16.8
350×700×700
100
NYADA13010
NYADA33010
10
15
30
120
NYADA13015
NYADA33015
15
23
46
780×650×1350
或
660×800×1450
140
NYADA13020
NYADA33020
20
30
60
260
NYADA33030
30
45
90
310
NYADA33045
45
68
136
950×700×1500
370
NYADA33060
60
91
182
590
NYADA33075
75
114
228
670
NYADA33090
90
137
274
1050×750×1800
850
NYADA33120
120
183
366
1050
NYADA33150
150
228
456
1300
NYADA33200
200
304
608
1400×1000×1900
1500
NYADA33250
250
380
760
1800
NYADA33300
300
456
912
2100
NYADA33400
400
608
1216
2300×1300×1900
900*3
NYADA33500
500
760
1520
1100*3
NYADA33600
600
912
1824
1300*3
NYADA33800
800
1216
2432
1400×1000×1900
三柜
800×6
NYADA331000
1000
1520
3040
, 950×6
NYADA系列变频电源型号规格(单相输出):
型号
额定容量
(KVA)
额定输出电流(A)
机柜外形尺寸
宽*深*高(mm)
重量
(kg)
高压档
低压档
NYADA11-500W
0.5
4.2
2.1
450*450*350
12
NYADA11001
1
4.2
8.4
18
NYADA11002
2
8.5
17
25
NYADA11003
3
13
26
350×650×630
(带轮子)
38
NYADA11005
5
21
42
48
NYADA11010
NYADA31010
10
42
84
85
NYADA11015
NYADA31015
15
63
126
120
NYADA11020
NYADA31020
20
84
168
600×600×1200
180
NYADA11030
NYADA31030
30
126
252
290
NYADA11045
NYADA31045
45
189
378
950×700×1500
360
NYADA31060
60
252
504
420
NYADA31075
75
315
630
500
NYADA31090
90
378
756
1050×750×1800
600
NYADA31120
120
504
1008
800
NYADA31150
150
630
1260
1100
NYADA31200
200
840
1680
1400×1000×1900
1400
NYADA31300
300
1350
2700
1800
