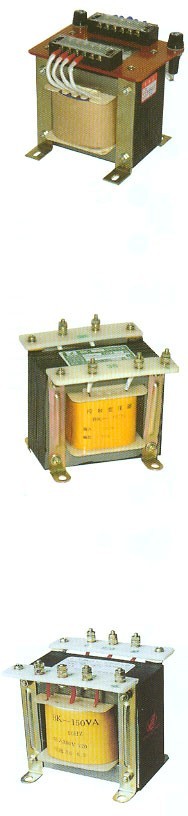

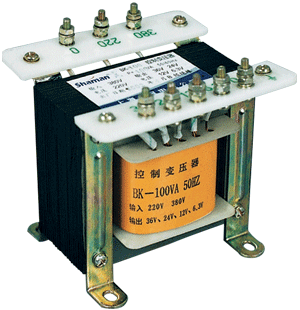

    BK(DK)系列控制变压器

    一、 控制变压器-用途
    BK系列机床控制变压器(以下简称变压器)适用50-60Hz电压至500V的电路中,通常用

    作机床控制电器或局部照明灯及指示灯的电源之用。
    二、控制变压器-结构特征
       BK变压器按结构可分为壳式,按安装方式可分为立式。
    三、控制变压器-型号及其含义

    四、控制变压器-使用环境
    1、周围空气温度-5℃至+40℃,24小时的平均值不超过+35℃;
    2、安装地点海拔不超过2000m;
    3、大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对温度,最湿月的平均最大湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面的凝露。

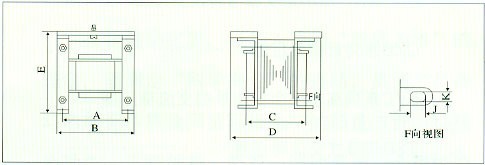

    五、控制变压器-外形及安装尺寸



    型号

    外型尺寸

    安装孔距

    安装孔
    K*J

    Bmax

    Dmax

    Emax

    A

    C

    BK-50

    86

    95

    93

    70±0.4

    50±3

    5*12

    BK-100

    100

    110

    113

    85±0.4

    60±2.5

    6*12

    BK-150

    100

    125

    113

    85±0.4

    66±2.5

    6*12

    BK-250

    160

    107

    137

    100±0.4

    80±3

    9*11.5

    BK-300

    160

    107

    137

    100±0.4

    80±3

    9*11.5

    BK-400

    160

    143

    137

    110±0.4

    92±3

    9*11.5

    BK-500

    160

    143

    137

    110±0.4

    92±3

    9*11.5

    BK-700

    160

    160

    137

    110±0.4

    102±3

    9*11.5

    BK-1000

    160

    180

    137

    150±0.4

    100±3.5

    9*11.5

    BK-1500

    160

    240

    137

    160±0.4

    132±3.5

    9*11.5

    BK-2000

    184

    270

    145

    160±0.4

    132±3.5

    9*11.5
